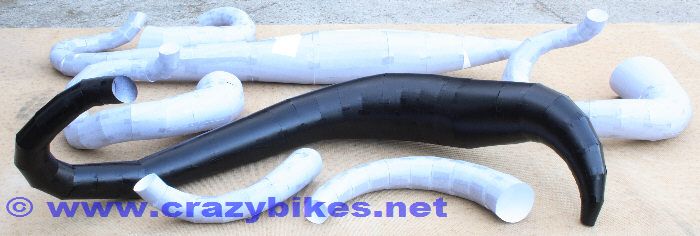

Über den Jahreswechsel 2008/2009 wurde der Resonanzauspuff hergestellt. Wegen dem hohen Aufwand bei der Fertigung wird es kein Probeteil mit verschiebbarem Mittelstück geben. Zunächst wurden mehrere 1:1 Modelle aus Papier hergestellt, um die erforderlichen Winkel der einzelnen Segmente zu ermitteln. Das nächste Bild zeigt die Versuchsmodelle aus Papier. Letztendlich wurde der schwarze Papierauspuff als Vorlage ausgewählt.

Papierauspuff

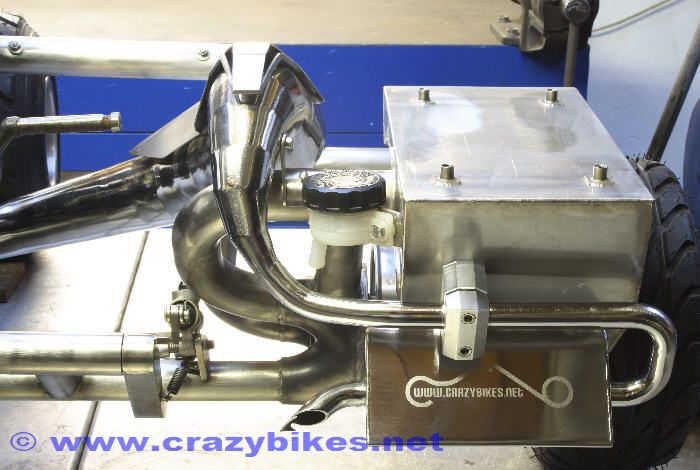

Anhand dieses Modells wurde dann der endgültige Resonanzauspuff aus 1mm Edelstahlblech zusammengebaut. Jedes einzelne der 35 Segmente wurde aus Blech ausgeschnitten, gerundet, geschweißt und geschliffen. Erst dann wurden die Segmente miteinander verschweißt. Nach erneutem Schleifen wurde der gesamte Auspuff auf Hochglanz poliert und noch ein Hitzschutz aus Edelstahl für den Beifahrer angefertigt. Allein der Resonansauspuff enthält Schweißnähte mit einer Länge von 6 Metern. Die Länge aller Schweißnähte am Fahrzeug beträgt bis jetzt 27,96 Meter.

Resonanzauspuff

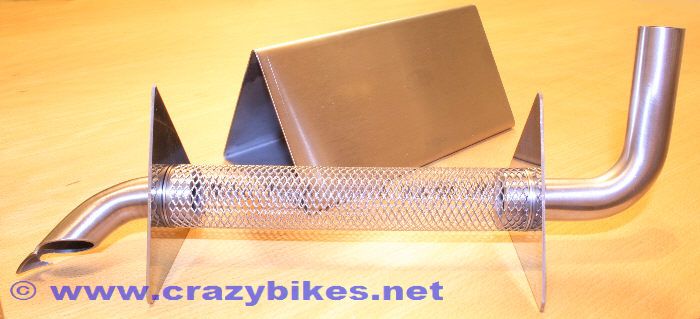

Danach erfolgte die Fertigung des Schalldämpfers. Von der Bauart her handelt es sich um einen Absorptionsschalldämpfer, der mit Glasfasern gefüllt ist. Der Schalldämpfer mit einer dreieckigen Außenhülle besteht komplett aus Edelstahl und wird hinter dem Beifahrersitz angebracht. Den Aufbau zeigt das nächste Bild.

Schalldämpfer

Beim nächsten Foto ist der Schalldämpfer bereits montiert. Zur Befestigung dient eine Halterung aus Aluminium, die später noch eloxiert werden soll. Das crazybikes−Logo ist kein Aufkleber, es wurde mit dem Glasperlenstrahlverfahren direkt auf das Material aufgebracht.

Schalldämpfer

Mittlerweile ist das Fahrzeug soweit zusammengebaut, dass es fahrtüchtig ist. Eine kurze Testfahrt haben wir schon gemacht, und dann kam der Schnee. Bis jetzt macht uns das Wetter einen Strich durch die Rechnung und wir müssen auf besseres Wetter warten, da wir ausgiebige Testfahrten machen wollen. Deshalb wird es vorraussichtlich erst in einigen Wochen die nächsten Bilder und Informationen geben.




Klicken Sie auf ein Bild, um es zu vergrößern



Motor Vorderradaufhängung Rahmen−Unterzug Rahmenmodell aus Pappe Rahmenmodell aus Pappe Rahmen−Seitenteile Rahmen−Seitenteile Rahmen fertig geschweißt Vorderachse Seitenwagenachse sieht doch schon ganz gut aus... sieht doch schon ganz gut aus... Aluminium−Tankdeckel Aluminium−Tankdeckel Das crazybikes−Logo wird in den Sitz gefräst die Seitenwagenachse ist montiert... die Seitenwagenachse ist montiert... die Seitenwagenachse ist montiert... Sitzkonsole für Beifahrersitz Sitzkonsole für Beifahrersitz Sitzkonsole für Beifahrersitz Sitzkonsole für Beifahrersitz Seitenwagen komplett fertig Seitenwagen komplett fertig Seitenwagen mit Beifahrersitz fertig zur Messe fertig zur Messe fertig zur Messe Kühler mit Gebläse Tuningluftfilter Bremssattelhalterung Bremssattel montiert Bremse komplett Bremshebel mit Bremszylinder Bremse komplett Bremse komplett kugelgelagerte Kettenspannrolle Kupplungshebel Kupplungshebel Kupplungshebel montiert Kupplungsbowdenzug Motorseite Zündspule und CDI−Einheit Kartmesse Offenbach 2007 Kartmesse Offenbach 2007 Kartmesse Offenbach 2007 geänderte Tankdeckel vordere Achsabdeckung fertig zur Messe fertig zur Messe fertig zur Messe fertig zur Messe Displaygehäuse Displaygehäuse während der Bearbeitung Vorderachse und Lenker Vorderachse und Lenker Ortsfest Nentmannsdorf 2007 Kühler mit Halterung, Schutzgitter und Ventilator Kühler mit Halterung, Schutzgitter und Ventilator Explosionsansicht der Lampe das komplette Crazybike als CAD−Bild das komplette Crazybike als CAD−Bild das komplette Crazybike als CAD−Bild das komplette Crazybike als CAD−Bild Schalldämpfer montiert Schalldämpfer


weitere Bilder folgen demnächst....
